Revopoint Miraco Standalone 3D Scanner voor kleine en grote objecten

De Revopoint MIRACO standalone 3D-scanner is een professionele alles-in-één scanner voor het nauwkeurig digitaliseren van zowel kleine onderdelen als grote objecten. De scanner combineert vier dieptecamera’s, infrarood gestructureerd licht, een 48-megapixel kleurencamera, krachtige interne hardware en een geïntegreerd 2K AMOLED-touchscreen.

U kunt met de MIRACO volledig zelfstandig scannen, puntenwolken verwerken, meshes genereren, modellen bewerken en bestanden exporteren. Tijdens het scannen is geen externe computer nodig. Hierdoor werkt u zonder datakabel en neemt u de scanner eenvoudig mee naar een voertuig, machine, werkplaats, studio of andere locatie.

Met een single-frame nauwkeurigheid tot 0,05 mm, een precisie tot 0,02 mm en een scansnelheid tot 15 beelden per seconde is de MIRACO geschikt voor reverse engineering, productontwikkeling, 3D-printing, kunst, erfgoed en full-body scanning. Dankzij de Near- en Far-modus scant u objecten vanaf 10 x 10 x 10 mm tot maximaal 4 x 4 x 4 meter.

Belangrijkste voordelen

• Volledig zelfstandig werken: scan, verwerk, bewerk en exporteer zonder externe computer.
• Geschikt voor kleine en grote objecten: scanvolume van 10 x 10 x 10 mm tot 4 x 4 x 4 meter.
• Hoge nauwkeurigheid: single-frame nauwkeurigheid tot 0,05 mm.
• Hoge precisie: single-frame precisie tot 0,02 mm.
• Hoge detailweergave: samengevoegde puntafstand tot 0,05 mm.
• Snelle registratie: maximaal 15 beelden per seconde.
• Near- en Far-modus: wissel tussen detailregistratie en een groot scanveld.
• Single-shot en continu scannen: geschikt voor statische details en vloeiende handheld scans.
• 48-megapixel RGB-camera: legt gedetailleerde kleuren en texturen vast.
• 8K-kleurregistratie: voor realistische full-color 3D-modellen.
• 16 GB werkgeheugen: geschikt voor professionele scanprojecten met duizenden frames.
• 256 GB interne opslag: ruimte voor scanprojecten en geëxporteerde modellen.
• 2K AMOLED-touchscreen: 180° verstelbaar voor comfortabel scannen vanuit verschillende hoeken.
• 9-assige IMU: ondersteunt stabiele tracking tijdens handheld gebruik.
• Wi-Fi 6: snelle draadloze bestandsoverdracht.
• Ingebouwde accu: maximaal circa twee uur continu scannen.

Geschikt voor

• Reverse engineering en scan-to-CAD-workflows.
• Productontwikkeling en prototyping.
• Automotive, carrosseriebouw en voertuigmodificatie.
• Machinebouw en industriële toepassingen.
• Digitaliseren van reserveonderdelen.
• 3D-printing en reproductie.
• Kunst, sculpturen en cultureel erfgoed.
• Full-body scanning en digitale personenmodellen.
• Animatie, gaming, augmented reality en virtual reality.
• Digitale archivering en visualisatie.
• Onderwijs, onderzoek en technische opleidingen.
• Mobiele scanopdrachten in werkplaatsen en op locatie.

Standalone alles-in-één workflow

De Revopoint MIRACO heeft een krachtige computer en speciale scansoftware ingebouwd. Hierdoor voert u het volledige scanproces rechtstreeks op het apparaat uit. U kunt de puntenwolk bekijken, ongewenste gegevens verwijderen, onderdelen samenvoegen en een mesh genereren voordat u het model exporteert.

• Kalibreren van de scanner.
• Selecteren van Near- of Far-modus.
• Scannen in single-shot- of continuous-modus.
• Realtime bekijken van de puntenwolk.
• Controleren van de scanafstand en tracking.
• Uitlijnen en samenvoegen van scanframes.
• Verwijderen van ongewenste scandata.
• Vullen van gaten in het model.
• Genereren van een open of gesloten mesh.
• Samenvoegen van meerdere scanprojecten.
• Exporteren naar gangbare 3D-bestandsformaten.

Near-modus voor kleine details

De Near-modus is ontwikkeld voor kleine objecten en fijne geometrische details. Op een werkafstand van 100 mm legt de scanner een gebied van 28 x 53 mm vast. Hierdoor digitaliseert u bijvoorbeeld mechanische onderdelen, ornamenten, kunstobjecten en kleine prototypes.

• Toepassing: kleine objecten en fijne details.
• Minimale werkafstand: 100 mm.
• Scanveld op 100 mm: 28 x 53 mm.
• Minimaal scanvolume: 10 x 10 x 10 mm.
• Single-frame nauwkeurigheid: tot 0,05 mm.
• Samengevoegde puntafstand: tot 0,05 mm.

Far-modus voor grote objecten

De Far-modus biedt een aanzienlijk groter scanveld en is geschikt voor het snel vastleggen van middelgrote en grote objecten. Op een afstand van 1.000 mm registreert de scanner een gebied van maximaal 975 x 775 mm per opname.

• Toepassing: middelgrote en grote objecten.
• Maximale werkafstand: 1.000 mm.
• Scanveld op 1.000 mm: 975 x 775 mm.
• Maximaal scanvolume: 4 x 4 x 4 meter.
• Geschikt voor: voertuigdelen, machines, sculpturen, meubels en personen.

Wisselen tussen Near en Far

Tijdens een actief scanproject kunt u schakelen tussen Near- en Far-modus. Zo legt u eerst de algemene vorm van een groot object vast en scant u daarna specifieke gebieden met meer detail. De verschillende gegevens worden binnen hetzelfde project samengevoegd.

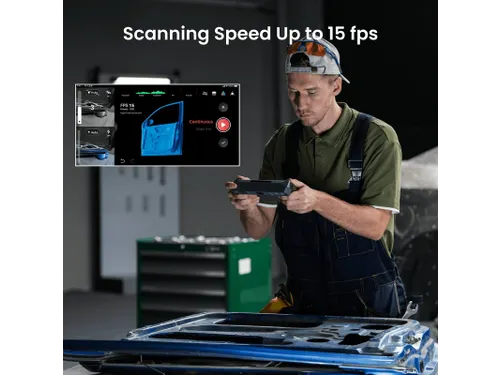

Single-shot en continuous scanning

• Single-shot-modus: maakt één afzonderlijke opname en is geschikt voor moeilijk bereikbare plaatsen en nauwkeurige statische scans.
• Continuous-modus: registreert het object continu terwijl u de scanner rond het object beweegt.
• Maximale scansnelheid: 15 beelden per seconde.
• Frames zonder kleur: maximaal circa 5.000 per scanproject.
• Frames met kleur: maximaal circa 4.000 tot 4.500 per scanproject, afhankelijk van instellingen en softwareversie.

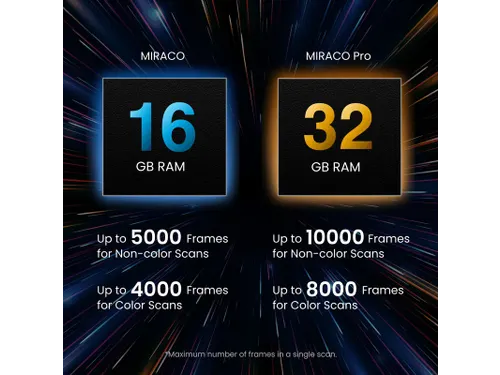

Verschil tussen MIRACO en MIRACO Pro

De standaard MIRACO beschikt over 16 GB werkgeheugen, terwijl de MIRACO Pro 32 GB werkgeheugen heeft. Hierdoor kan de Pro-uitvoering meer frames binnen één project verwerken. De standaard MIRACO is geschikt voor kleine tot grote objecten, terwijl de Pro-versie vooral voordeel biedt bij zeer omvangrijke scanprojecten.

• Werkgeheugen MIRACO: 16 GB.
• Werkgeheugen MIRACO Pro: 32 GB.
• Maximaal aantal frames MIRACO zonder kleur: circa 5.000.
• Maximaal aantal frames MIRACO Pro zonder kleur: circa 10.000.
• Kalibratie MIRACO: geleverd met een kalibratiebord voor de Near-modus.
• Kalibratie MIRACO Pro: geleverd met kalibratieborden voor de Near- en Far-modus.

Nauwkeurigheid en precisie

• Single-frame nauwkeurigheid: tot 0,05 mm.
• Single-frame precisie: tot 0,02 mm.
• Samengevoegde puntafstand: tot 0,05 mm.
• Meetresultaat: afhankelijk van kalibratie, werkafstand, object, omgeving en gekozen instellingen.

Viervoudig dieptesysteem

De MIRACO gebruikt vier dieptecamera’s om zowel kleine details als grote oppervlakken vast te leggen. De twee camerasystemen zijn geoptimaliseerd voor verschillende werkafstanden en ondersteunen het wisselen tussen Near- en Far-modus.

• Scantechniek: viervoudig infrarood gestructureerd licht.
• Resolutie dieptecamera’s: maximaal 2 megapixel.
• Lichtbron: infrarood klasse 1.
• Infraroodverlichting: geïntegreerde invullichten.
• RGB-verlichting: witte flitsleds.

48-megapixel RGB-camera

De geïntegreerde kleurencamera legt oppervlaktekleuren en texturen vast met een resolutie tot 48 megapixel. Hiermee maakt u realistische full-color modellen voor kunst, erfgoed, visualisatie, digitale archivering en virtuele toepassingen.

• RGB-camera: maximaal 48 megapixel.
• Kleurregistratie: maximaal 8K.
• Textuurregistratie: ja.
• Hulpverlichting: witte flitsleds.
• Toepassingen: kunst, animatie, gaming, AR, VR en digitale presentatie.

Scannen van personen

Het infrarode gestructureerde licht is geschikt voor contactloos scannen van gezichten en lichamen. Met de Far-modus legt u snel de algemene lichaamsvorm vast, terwijl de Near-modus kan worden gebruikt om specifieke details nauwkeuriger te registreren.

• Contactloos scannen: ja.
• Full-body scanning: ondersteund.
• Kleurregistratie: legt huidtinten, kleding en texturen vast.
• Toepassingen: digitale personenmodellen, maatwerk, animatie en visualisatie.

Transparante, donkere en reflecterende objecten

Bij transparante, zeer donkere of sterk glanzende oppervlakken wordt het gebruik van een matterende scanspray aanbevolen. Dergelijke materialen kunnen het infrarode licht onvoldoende of onregelmatig reflecteren, waardoor ontbrekende of vervormde scaninformatie kan ontstaan.

9-assige IMU voor stabiele tracking

De ingebouwde bewegingssensor registreert de beweging en oriëntatie van de scanner. Deze informatie ondersteunt de tracking tijdens handheld gebruik en helpt de afzonderlijke frames correct uit te lijnen.

• Positiesensor: 9-assige IMU.
• Functie: registreert beweging, richting en oriëntatie.
• Voordeel: ondersteunt vloeiende handheld scans en stabielere uitlijning.

Uitlijnmethoden

• Kenmerkuitlijning: gebruikt herkenbare geometrische vormen en details.
• Markeruitlijning: gebruikt aangebrachte reflecterende referentiemarkers.
• Globale markeruitlijning: geschikt voor grotere objecten en meerdere scanposities.

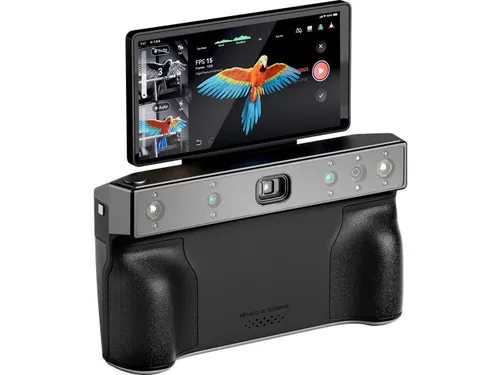

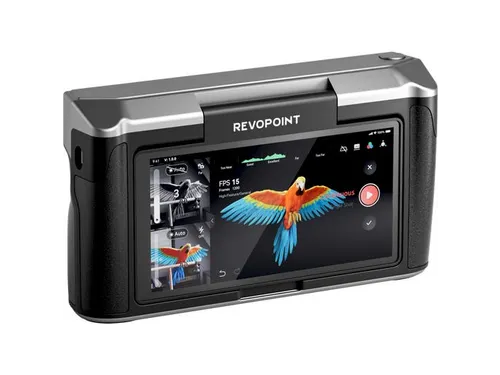

6 inch 2K AMOLED-touchscreen

Het geïntegreerde AMOLED-touchscreen is 180° kantelbaar. Hierdoor kunt u comfortabel laag bij de grond, boven het object of vanuit een moeilijke hoek scannen. Voor een zelfscan kunt u het scherm naar voren draaien.

• Schermformaat: 6 inch.
• Schermtype: 2K AMOLED-touchscreen.
• Verstelbaarheid: 180° kantelbaar.
• Functies: scannen, instellingen aanpassen, modellen bewerken en resultaten controleren.
• Externe weergave: aansluiting op een monitor mogelijk via een geschikte USB Type-C-naar-HDMI- of DisplayPort-adapter.

Krachtige interne hardware

• Processor: 8-core CPU.
• Kloksnelheid: 2,4 GHz.
• Grafische processor: geïntegreerde GPU.
• Werkgeheugen: 16 GB DDR4.
• Interne opslag: 256 GB eMMC.
• Besturingssysteem: aangepast Android-systeem.
• Voordeel: scannen en nabewerken zonder externe computer.

Accu en snel opladen

• Accucapaciteit: 5.000 mAh.
• Accutype: geïntegreerde lithiumaccu.
• Maximale gebruiksduur: circa twee uur continu scannen.
• Snelladen: tot circa 80% in 35 minuten.
• Maximaal laadvermogen: 65 W.
• Voeding: via USB Type-C.

Connectiviteit

• Wi-Fi: Wi-Fi 6.
• Bluetooth: versie 4.1.
• Bekabelde aansluiting: USB Type-C.
• Bestandsoverdracht: draadloos of via USB.
• Internetverbinding: niet nodig voor normaal scannen; wel nodig voor bepaalde updates.

Ingebouwde software en Revo Scan

De interne software biedt functies voor scanning, puntenwolkverwerking, meshgeneratie en export. Voor aanvullende nabewerking kunt u de projecten overzetten naar Revo Scan op een Windows- of Apple-computer.

• Realtime puntenwolkregistratie.
• Near- en Far-modus.
• Single-shot en continuous scanning.
• Puntenwolken samenvoegen.
• Ongewenste gegevens verwijderen.
• Ondergrond verwijderen.
• Gaten vullen.
• Mesh genereren.
• Modellen samenvoegen.
• Coördinatenstelsel aanpassen.
• Ready-to-print modellen genereren.
• Exporteren naar mesh- en puntenwolkformaten.

Ondersteunde uitvoerformaten

• PLY: puntenwolken, meshes en kleurmodellen.
• OBJ: polygonale modellen met kleur- en textuurinformatie.
• STL: voor 3D-printing, engineering en meshbewerking.
• ASC: voor puntenwolkgegevens.
• 3MF: voor moderne 3D-printworkflows.
• GLTF: voor interactieve visualisatie.
• FBX: voor animatie, ontwerp en modellen met texturen.

Technische specificaties

• Merk: Revopoint.
• Model: MIRACO.
• Uitvoering: standalone.
• Producttype: professionele alles-in-één handheld 3D-scanner.
• Scantechniek: viervoudig infrarood gestructureerd licht.
• Single-frame nauwkeurigheid: tot 0,05 mm.
• Single-frame precisie: tot 0,02 mm.
• Samengevoegde puntafstand: tot 0,05 mm.
• Maximale scansnelheid: 15 beelden per seconde.
• Werkafstand: 100 tot 1.000 mm.
• Scanveld op 100 mm: 28 x 53 mm.
• Scanveld op 1.000 mm: 975 x 775 mm.
• Minimaal scanvolume: 10 x 10 x 10 mm.
• Maximaal scanvolume: 4 x 4 x 4 meter.
• Scanmodi: Near en Far.
• Opnamemodi: single-shot en continuous.
• Tracking: kenmerken, markers en globale markers.
• Dieptecameraresolutie: maximaal 2 megapixel.
• RGB-camera: maximaal 48 megapixel.
• Kleurregistratie: maximaal 8K.
• Hulpverlichting: infrarood invullicht en witte flitsleds.
• Positiesensor: 9-assige IMU.
• Processor: 8-core CPU, 2,4 GHz.
• Werkgeheugen: 16 GB DDR4.
• Interne opslag: 256 GB eMMC.
• Display: 6 inch 2K AMOLED-touchscreen.
• Scherm: 180° verstelbaar.
• Accu: geïntegreerd, 5.000 mAh.
• Accuduur: maximaal circa twee uur.
• Snelladen: maximaal 65 W.
• Wi-Fi: Wi-Fi 6.
• Bluetooth: 4.1.
• Aansluiting: USB Type-C.
• Lichttype: klasse 1 infraroodlicht.
• Beschermingsgraad: IP45.
• Scannen binnen en buiten: ja; vermijd direct zonlicht.
• Ready-to-print modellen: ja.
• Uitvoerformaten: PLY, OBJ, STL, ASC, 3MF, GLTF en FBX.
• Compatibele computersystemen: Windows 10/11 64-bits en macOS 11 of hoger.
• Productcode: D-600391440001.
• EAN-code: 6975577880277.
• OEM-code: MIRACO.
• Verpakkingseenheid: per stuk.

Afmetingen en gewicht

• Afmetingen: 200 x 50 x 110 mm.
• Gewicht: circa 750 gram.
• Uitvoering: compacte handheld alles-in-één scanner.
• Bediening: twee fysieke knoppen en geïntegreerd touchscreen.

Kleur en materiaal

• Kleur: zwart met donkere en metalen accenten.
• Behuizing: robuuste, lichtgewicht kunststof en metalen constructie.
• Display: kantelbaar AMOLED-touchscreen.
• Vormgeving: ergonomisch ontworpen voor mobiel en professioneel gebruik.

Minimale systeemvereisten bij computergebruik

• Windows: Windows 10 of Windows 11, 64-bits.
• Windows-processor: Intel Core i7 van de 12e generatie of hoger.
• Windows-werkgeheugen: minimaal 16 GB.
• macOS: macOS 11 of hoger.
• Apple-processor: Apple M1 Pro of hoger.
• Apple-werkgeheugen: minimaal 8 GB.

Aanbevolen systeemvereisten bij computergebruik

• Windows-processor: Intel Core i9 van de 11e generatie of hoger.
• Windows-werkgeheugen: minimaal 32 GB.
• Apple-processor: Apple M3 of hoger.
• Apple-werkgeheugen: minimaal 8 GB.
• Opslag: voldoende vrije SSD-ruimte voor puntenwolken en meshbestanden.

Let op: voor het zelfstandig scannen en verwerken op de MIRACO is geen externe computer nodig. De systeemvereisten zijn alleen van toepassing wanneer u projecten naar Revo Scan op een computer overdraagt voor aanvullende nabewerking.

Inhoud van de verpakking

• Revopoint MIRACO 3D-scanner.
• Mini-draaitafel.
• Draaitafelplateau.
• Statief.
• Voorbeeldobject.
• Kalibratiebord voor de Near-modus.
• Reflecterende markers, circa 200 stuks.
• 65 W voedingsadapter met dubbele USB Type-C-aansluiting.
• USB Type-C-naar-USB Type-C-kabel.
• Polsband.
• Beschermende scannertas.
• Gebruikershandleiding en installatie-informatie.

Let op: kalibratieborden voor de Far-modus en een USB Type-C-naar-HDMI-adapter worden standaard bij de MIRACO Pro geleverd en behoren niet tot de standaarduitrusting van deze MIRACO-uitvoering.

Met de Revopoint MIRACO standalone 3D-scanner beschikt u over een complete mobiele oplossing voor het nauwkeurig scannen van kleine details, grote objecten en personen. De combinatie van een nauwkeurigheid tot 0,05 mm, 16 GB werkgeheugen, een 48-megapixel kleurencamera en geïntegreerde gegevensverwerking maakt deze scanner bijzonder geschikt voor reverse engineering, automotive, productontwikkeling, 3D-printing, kunst en professionele digitalisering.
