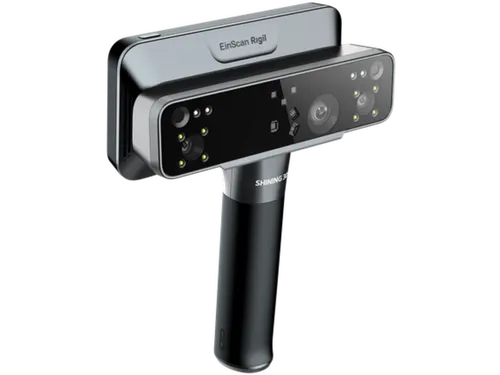

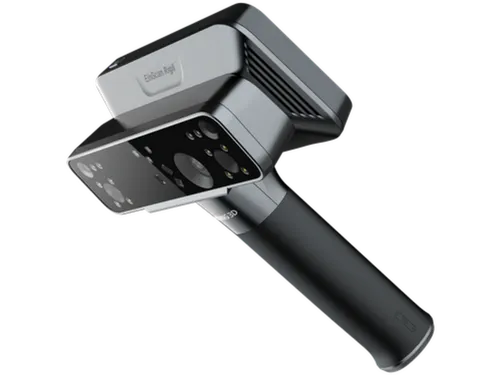

SHINING 3D EinScan Rigil Wireless

De SHINING 3D EinScan Rigil Wireless is een professionele alles-in-één 3D-scanner die hoogwaardige blauwe lasertechnologie, infraroodscanning, een geïntegreerde computer en een volledig draadloze workflow combineert. U kunt zelfstandig scannen en de gegevens direct op het apparaat verwerken, zonder dat een externe computer of bekabelde verbinding noodzakelijk is.

Dankzij de combinatie van 19 + 19 gekruiste blauwe laserlijnen, 7 parallelle blauwe laserlijnen en een infrarood-VCSEL-projector is de EinScan Rigil geschikt voor uiteenlopende scanopdrachten. U legt zowel grote objecten als fijne details snel en nauwkeurig vast. Ook donkere, glanzende en reflecterende oppervlakken kunnen doorgaans zonder scanspray worden gedigitaliseerd.

De geïntegreerde 8-core processor, 32 GB werkgeheugen, 1 TB opslagruimte en het heldere 6,4 inch 2K AMOLED-touchscreen maken het mogelijk om de volledige scanworkflow direct op de scanner uit te voeren. Van kalibreren en scannen tot het opschonen, samenvoegen en exporteren van de gegevens: u werkt volledig mobiel en zonder losse computerapparatuur.

Belangrijkste voordelen

• Volledig zelfstandig te gebruiken: scan, verwerk en exporteer modellen zonder externe computer.
• Drie werkmodi: standalone, draadloos verbonden met een computer en bekabeld verbonden met een computer.
• Hybride lichtbron: blauwe laserlijnen en infrarood-VCSEL voor uiteenlopende objecten en materialen.
• Snelle laserregistratie: maximaal circa 4,4 miljoen punten per seconde met de gekruiste laserlijnen.
• Hoge geometrische resolutie: details tot 0,05 mm.
• Hoge volumetrische nauwkeurigheid: tot 0,04 + 0,06 mm per meter in de Laser HD-modus.
• Markerloos laserscannen: combineert laser- en infraroodtracking voor efficiënte registratie zonder markers.
• Geschikt voor donkere materialen: ontwikkeld voor onder andere carbon, zwart kunststof en metaal.
• Full-color texturen: geïntegreerde 5-megapixel kleurencamera.
• Volledig draadloos: ingebouwde Wi-Fi 6 en twee verwisselbare accu’s.
• Groot scanbereik: geschikt voor kleine details en middelgrote tot zeer grote objecten.
• Dynamisch wisselen: schakel tijdens het scannen tussen gekruiste en parallelle laserlijnen.

Geschikt voor

• Reverse engineering van bestaande onderdelen.
• Automotive, motorsport en voertuigmodificatie.
• Inmeten van carrosseriedelen, motorruimtes en interieurs.
• Productontwikkeling en prototyping.
• Kwaliteitscontrole en digitale inspectie.
• Machinebouw en industriële productie.
• Digitaliseren van onderdelen voor 3D-printing.
• Kunst, beeldhouwwerken en cultureel erfgoed.
• Augmented reality, virtual reality en digitale content.
• Onderwijs, onderzoek en technische opleidingen.
• Mobiele scanopdrachten op locatie.
• Maatwerkproductie en personalisatie.

Drie flexibele werkmodi

• Standalone-modus: alle scan- en verwerkingstaken worden uitgevoerd met de geïntegreerde hardware van de scanner.
• Draadloze PC-modus: verbind de scanner via Wi-Fi 6 met een krachtige computer voor grotere projecten en extra verwerkingscapaciteit.
• Bekabelde PC-modus: verbind de scanner via USB Type-C voor een stabiele gegevensoverdracht en maximale continuïteit.

De standalone-modus geeft u maximale bewegingsvrijheid tijdens inspecties, montagewerkzaamheden en scanopdrachten op locatie. Voor bijzonder omvangrijke datasets of complexe nabewerking kunt u eenvoudig overschakelen naar de draadloze of bekabelde PC-modus.

Hybride scan- en lichttechnologie

• 19 + 19 gekruiste blauwe laserlijnen: voor snelle registratie van middelgrote en grote oppervlakken.
• 7 parallelle blauwe laserlijnen: voor fijne details, scherpe randen en complexe geometrieën.
• Infrarood-VCSEL-projectie: voor een groot scanveld en markerloze registratie van grotere objecten.
• Laser HD-modus: gericht op hoge nauwkeurigheid en gedetailleerde geometrie.
• IR Rapid-modus: gericht op een snelle registratie en een groot werkbereik.
• Hybride tracking: gebruikt laser en infrarood om markerloos laserscannen mogelijk te maken.

Dynamische laserwisseling

Tijdens een actieve scan kunt u wisselen tussen de gekruiste en parallelle blauwe laserlijnen. Zo gebruikt u de gekruiste lijnen om een groot oppervlak snel vast te leggen en schakelt u daarna over naar de parallelle lijnen voor kleine details, diepe uitsparingen of complexe randen. De geregistreerde gegevens worden binnen hetzelfde scanproject samengevoegd.

Laser HD-modus

• Lichtbron: blauwe laser.
• Laserpatroon voor snelheid: 19 + 19 gekruiste blauwe laserlijnen.
• Laserpatroon voor details: 7 parallelle blauwe laserlijnen.
• Geometrische resolutie: 0,05 tot 10 mm instelbaar.
• Maximale scansnelheid gekruiste lijnen: circa 4.400.000 punten per seconde.
• Maximale scansnelheid parallelle lijnen: circa 940.000 punten per seconde.
• Volumetrische nauwkeurigheid: tot 0,04 + 0,06 mm per meter.
• Werkafstand: 170 tot 550 mm.
• Uitlijnmethoden: globale markers, markers, kenmerken en hybride tracking.
• Laserklasse: klasse II.

IR Rapid-modus

• Lichtbron: infrarood-VCSEL.
• Resolutie: 0,2 tot 10 mm instelbaar.
• Maximale scansnelheid: circa 1.600.000 punten per seconde.
• Volumetrische nauwkeurigheid: tot 0,1 + 0,3 mm per meter.
• Werkafstand: 160 tot 1.500 mm.
• Uitlijnmethoden: globale markers, markers, kenmerken, textuur en hybride tracking.
• Toepassing: snelle registratie van middelgrote en grote objecten.
• Markerloos scannen: mogelijk bij objecten met voldoende geometrische of visuele kenmerken.

Markerloos laserscannen

De EinScan Rigil beschikt over een speciaal trackingalgoritme waarbij blauwe laserdata wordt gecombineerd met infraroodtracking. Hierdoor kunt u bij geschikte objecten de hoge datakwaliteit van laserscanning benutten zonder vooraf grote aantallen referentiemarkers aan te brengen.

Bij gladde, symmetrische of vormarme objecten kunnen markers nog steeds noodzakelijk zijn. De scanner ondersteunt verschillende markerformaten en globale markeruitlijning voor grotere projecten.

Geschikt voor donkere en reflecterende oppervlakken

Blauwe lasertechnologie is minder gevoelig voor de kleur en textuur van een oppervlak dan conventioneel gestructureerd licht. Hierdoor kunt u materialen zoals zwart kunststof, carbon, glanzend metaal en donkere autolakken doorgaans efficiënter vastleggen. Afhankelijk van de glansgraad, transparantie, vorm en omgevingsverlichting kan het gebruik van scanspray alsnog nodig zijn.

Full-color textuurscanning

• Textuurcamera: 5 megapixel.
• Kleurregistratie: full-color.
• Textuuruitlijning: ondersteund in geschikte scanmodi.
• Toepassingen: kunst, erfgoed, visualisatie, AR, VR en digitale archivering.
• Resultaat: combineert geometrische gegevens met realistische oppervlaktekleuren.

Geïntegreerde computerhardware

• Processor: 8-core processor met een kloksnelheid tot 2,4 GHz.
• Werkgeheugen: 32 GB DDR5.
• Interne opslag: 1 TB SSD.
• Display: 6,4 inch 2K AMOLED-touchscreen.
• Bediening: via touchscreen en fysieke knoppen op de scanner.
• Draadloos netwerk: Wi-Fi 6.
• Opslag van projecten: direct op de geïntegreerde SSD.
• Gegevensoverdracht: draadloos, via de cloud of via USB Type-C.

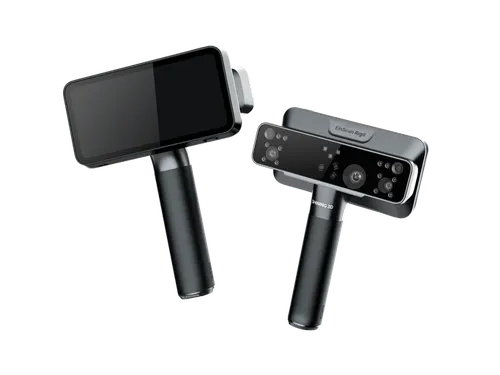

6,4 inch 2K AMOLED-touchscreen

Op het geïntegreerde AMOLED-scherm ziet u de scan in realtime. Het display geeft onder andere de afstand tot het object, de trackingstatus en de datakwaliteit weer. U kunt direct op het apparaat scaninstellingen aanpassen, ongewenste gegevens verwijderen en het model verwerken.

Alles-in-één scanworkflow

• Kalibreren van de scanner.
• Selecteren van de scanmodus.
• Realtime vastleggen van de geometrie.
• Controleren van de datakwaliteit.
• Terugspoelen naar een eerder scanmoment.
• Verwijderen van ongewenste scandata.
• Hervatten vanuit reeds bewerkte scandata.
• Samenvoegen van verschillende scanonderdelen.
• Automatisch herkennen van een vlakke ondergrond.
• Genereren van een open of gesloten mesh.
• Uitlijnen op het X-, Y- en Z-coördinatenstelsel.
• Uitvoeren van eenvoudige metingen.
• Exporteren en draadloos delen van het model.

Draadloze workflow

• Draadloos scannen: geen verbinding met een externe computer nodig.
• Draadloze gegevensoverdracht: deel bestanden zonder USB-kabel.
• Cloudondersteuning: gegevens delen via ondersteunde SHINING 3D-clouddiensten.
• Draadloze schermweergave: toon het scannerscherm op een tweede scherm.
• Wi-Fi 6: snelle en stabiele draadloze verbinding.

Accu en voeding

• Aantal accu’s: twee verwisselbare accu’s.
• Accucapaciteit: 6.000 mAh per accu.
• Totale geïnstalleerde capaciteit: twee accu’s van ieder 6.000 mAh.
• Verwisselbaar: ja.
• Hot-swappable: nee; schakel het apparaat uit voordat u een accu vervangt.
• Voeding: USB Type-C.
• Opladen: ondersteunt een 60 W PD 3.0-lader.
• Gebruik tijdens opladen: ondersteund.

EXScan Rigil-software

Voor geavanceerde verwerking op een computer is de EinScan Rigil compatibel met EXScan Rigil. Deze software biedt uitgebreide functies voor professioneel scannen, nabewerken en voorbereiden van modellen voor reverse engineering, inspectie en 3D-printing.

• Realtime puntenwolkregistratie.
• Instelbare resolutie en scanparameters.
• Marker-, kenmerk-, textuur- en hybride uitlijning.
• Globale markeruitlijning.
• Verwijderen van ruis en losse meshonderdelen.
• Automatisch vullen van gaten.
• Vereenvoudigen en gladmaken van meshdata.
• Spiegelen van meshes.
• Corrigeren van omgekeerde normaalrichtingen.
• Snijden en opschonen met een snijvlak.
• Automatisch herstellen van het snijvlak.
• Uitlijnen van het coördinatenstelsel.
• Meten van afstanden en geometrie.
• Genereren van een gesloten mesh.

Compatibele aanvullende software

• EXModel: voor reverse engineering en het reconstrueren van CAD-geometrie.
• BlueStar Mapping: voor professionele textuurverwerking en texture mapping.
• Gangbare CAD-software: via exportformaten zoals STL, OBJ en puntenwolkbestanden.
• 3D-printsoftware: via STL, OBJ en 3MF.

Ondersteunde bestandsformaten

• STL: voor meshbewerking, reverse engineering en 3D-printing.
• OBJ: voor meshes met kleur- en textuurinformatie.
• PLY: voor puntenwolken, meshes en kleurgegevens.
• 3MF: voor moderne 3D-printworkflows.
• ASC: voor puntenwolkgegevens.

Technische specificaties

• Merk: SHINING 3D.
• Model: EinScan Rigil.
• Uitvoering: Wireless.
• Producttype: draadloze alles-in-één professionele 3D-scanner.
• Scanmodi: Laser HD en IR Rapid.
• Werkmodi: standalone, draadloze PC-modus en bekabelde PC-modus.
• Lichtbronnen: blauwe laser en infrarood-VCSEL.
• Gekruiste laserlijnen: 19 + 19.
• Parallelle laserlijnen: 7.
• Resolutie Laser HD: 0,05 tot 10 mm.
• Resolutie IR Rapid: 0,2 tot 10 mm.
• Maximale scansnelheid gekruiste laserlijnen: circa 4.400.000 punten per seconde.
• Maximale scansnelheid parallelle laserlijnen: circa 940.000 punten per seconde.
• Maximale scansnelheid IR Rapid: circa 1.600.000 punten per seconde.
• Volumetrische nauwkeurigheid Laser HD: tot 0,04 + 0,06 mm per meter.
• Volumetrische nauwkeurigheid IR Rapid: tot 0,1 + 0,3 mm per meter.
• Werkafstand Laser HD: 170 tot 550 mm.
• Werkafstand IR Rapid: 160 tot 1.500 mm.
• 3D-camera’s: twee camera’s van 2,3 megapixel en twee camera’s van 1,3 megapixel.
• Textuurcamera: 5 megapixel.
• Processor: 8-core, 2,4 GHz.
• Werkgeheugen: 32 GB DDR5.
• Interne opslag: 1 TB SSD.
• Display: 6,4 inch 2K AMOLED-touchscreen.
• Draadloze verbinding: Wi-Fi 6.
• Bekabelde aansluiting: USB Type-C.
• Accu: twee verwisselbare accu’s van ieder 6.000 mAh.
• Lader: ondersteuning voor 60 W PD 3.0.
• Laserklasse: klasse II.
• Beschermingsklasse: IP50.
• Gebruikstemperatuur: -10 tot 40 °C.
• Certificeringen: CE, FCC, RoHS, WEEE, FDA en SRRC.
• Uitvoerformaten: STL, OBJ, PLY, 3MF en ASC.
• EAN-code: 6970163083971.
• OEM-code: C010694.
• Productcode: D-600752440373.
• Kleur: zwart met grijze en metalen accenten.

Afmetingen en gewicht

• Afmetingen: 233 x 180 x 72,8 mm.
• Nettogewicht: circa 870 gram inclusief accu’s.
• Uitvoering: compacte handheld constructie.
• Mobiliteit: geschikt voor gebruik in een werkplaats, fabriek, studio of op locatie.

Kleur en materiaal

• Kleur: zwart met grijze en metalen accenten.
• Behuizing: robuuste lichtgewicht constructie voor professioneel mobiel gebruik.
• Handgrepen: ergonomisch gevormd voor stabiele bediening met twee handen.
• Display: geïntegreerd AMOLED-touchscreen.
• Accucompartimenten: geschikt voor twee verwijderbare accu’s.
• Beschermingsgraad: IP50 tegen stof en vaste deeltjes.

Aanbevolen computerspecificaties

• Besturingssysteem: Windows 10 of Windows 11, 64-bits.
• Processor: Intel Core i7-11800H of hoger aanbevolen.
• Werkgeheugen: minimaal 32 GB aanbevolen.
• Grafische kaart: NVIDIA GeForce GTX 1060 of hoger aanbevolen.
• Videogeheugen: minimaal 6 GB aanbevolen.
• Aansluiting: USB 3.0 of een geschikt draadloos netwerk.
• Opslag: voldoende vrije SSD-ruimte voor grote puntenwolken en meshbestanden.

Let op: een computer is niet nodig voor de standalone-scanworkflow. Voor de draadloze of bekabelde PC-modus en uitgebreide nabewerking is een geschikte computer vereist. Controleer altijd de actuele systeemvereisten van de gebruikte EXScan Rigil-software.

Inhoud van de verpakking

• SHINING 3D EinScan Rigil Wireless 3D-scanner.
• Twee verwisselbare accu’s.
• Acculader of laadvoorziening.
• USB Type-C-kabel.
• Voedingsadapter.
• Kalibratieplaat.
• Referentiemarkers.
• Beschermende transportkoffer.
• Reinigingsdoek.
• Gebruikershandleiding en installatie-informatie.

Met de SHINING 3D EinScan Rigil Wireless 3D-scanner beschikt u over een krachtige en mobiele scanoplossing voor professionele digitalisering. De combinatie van blauwe laser, infrarood-VCSEL, markerloos laserscannen, geïntegreerde gegevensverwerking en een volledig draadloze workflow maakt deze scanner bijzonder geschikt voor automotive, engineering, reverse engineering, kunst, onderwijs en mobiele inspectiewerkzaamheden.
